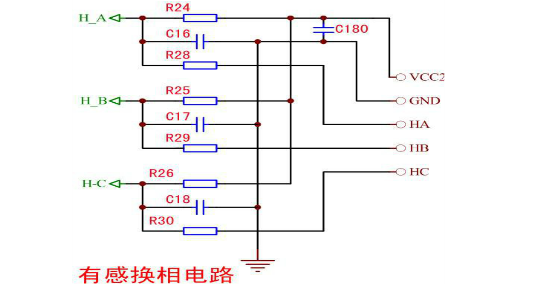

在正弦波控制中，最為關鍵的一個環節是對轉子位置情況進行準確的檢測，只有準確檢測器位置信息，才能令有感無刷電機正確換向。轉子位置檢測電路要對霍爾輸出信號進行處理，從圖中可以看到R24 、R25、R26三個電阻，其阻值均為10K，通常情況下，檢測電路是由+5V電壓和著三個電阻經過串聯產生的，這樣構造的主要原因在于充分利用霍爾傳感器的自身特點 ，將電路輸入信號變?yōu)榭墒褂玫男盘?，在這個過程中容易造成電流過度現象，為了防止這種情況，將R28、R29、R30這三個限流電阻進行連接，其組織都為1K，最后輸出三個信號，它們將直接送入控制器中進行具體的數據處理，最終使有感無刷電機獲得比較精確地結果
